Support de casque mural

Petit projet de conception rapide : un support mural pour poser un casque audio, modélisé sur SolidWorks puis imprimé en 3D en PLA.

4 versions

Le support existe en 4 variantes pour s’adapter à différents besoins de fixation et d’encombrement :

Version Longueur Fixation
Long — 2 trous 60 mm 2 vis M4
Long — 1 trou 60 mm 1 vis M4
Court — 2 trous 40 mm 2 vis M4
Court — 1 trou 40 mm 1 vis M4

Les versions longues offrent plus de dégagement du mur, tandis que les versions courtes sont plus discrètes. Le choix entre 1 ou 2 trous dépend du type de mur et du poids du casque.

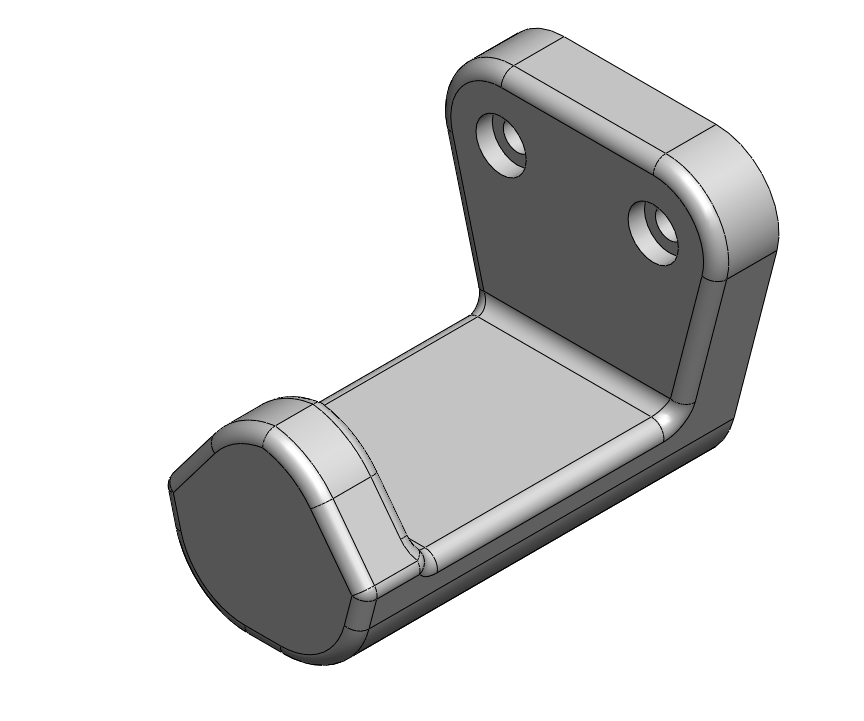

Vues du modèle CAO (version long — 2 trous)

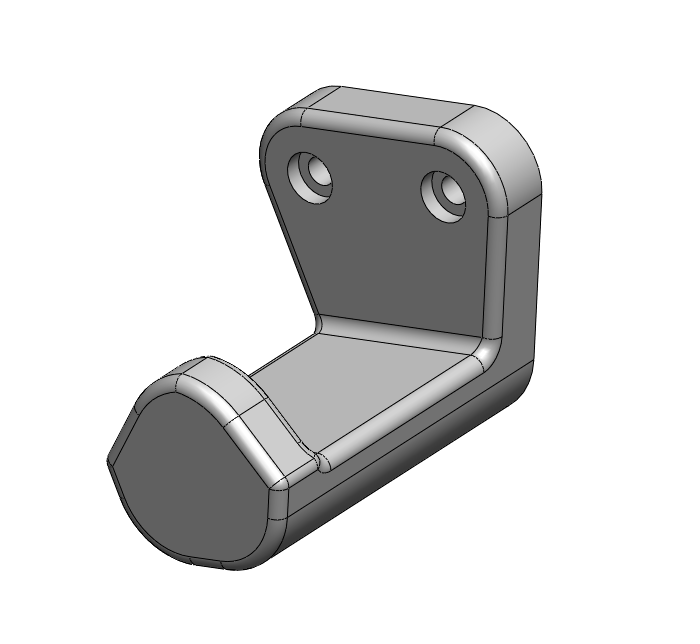

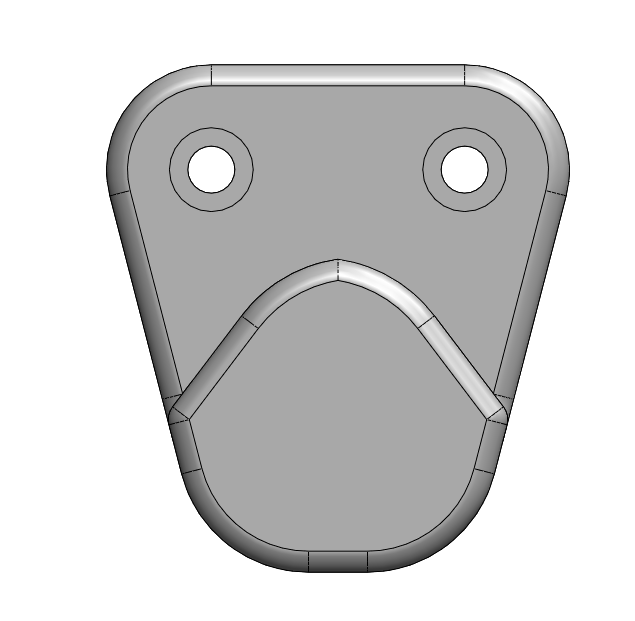

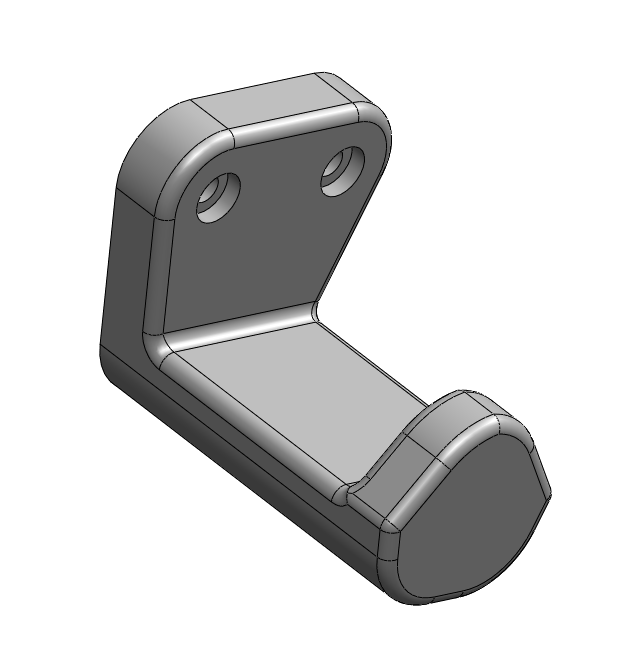

Vue droite Vue gauche Vue arrière Vue de face

Les 4 versions imprimées

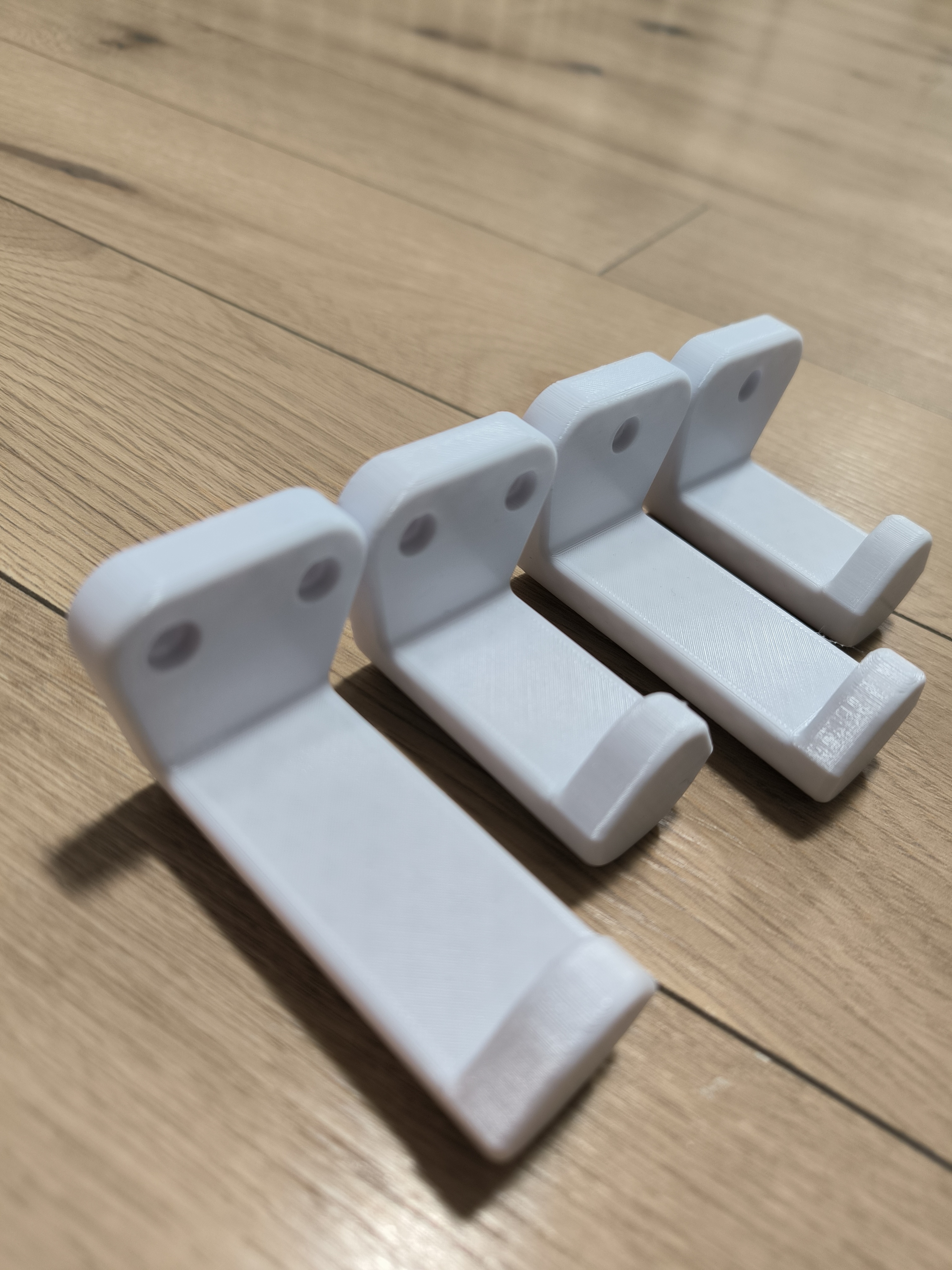

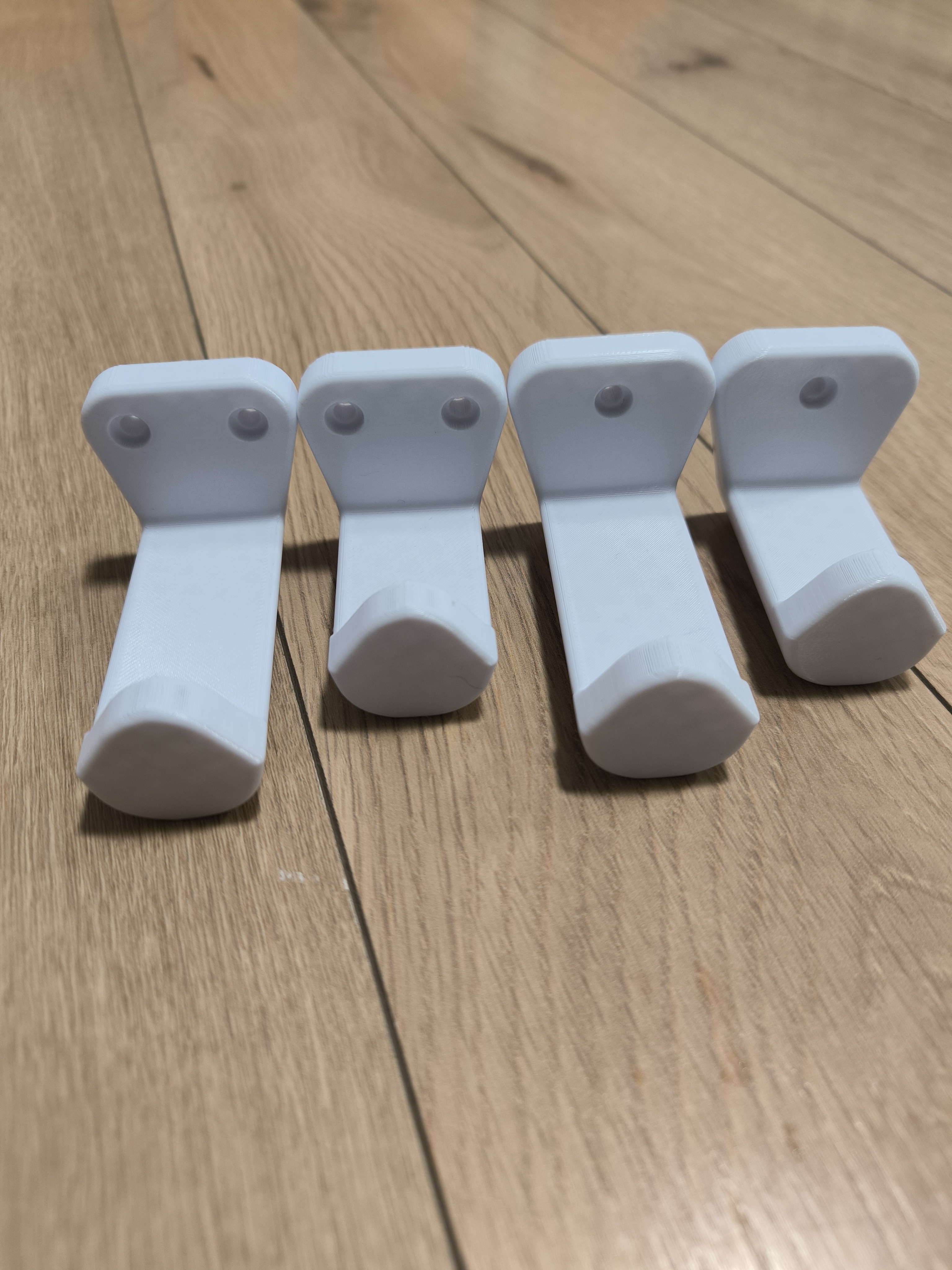

Les 4 versions de face Les 4 versions de profil

Détails des versions 1 trou et 2 trous

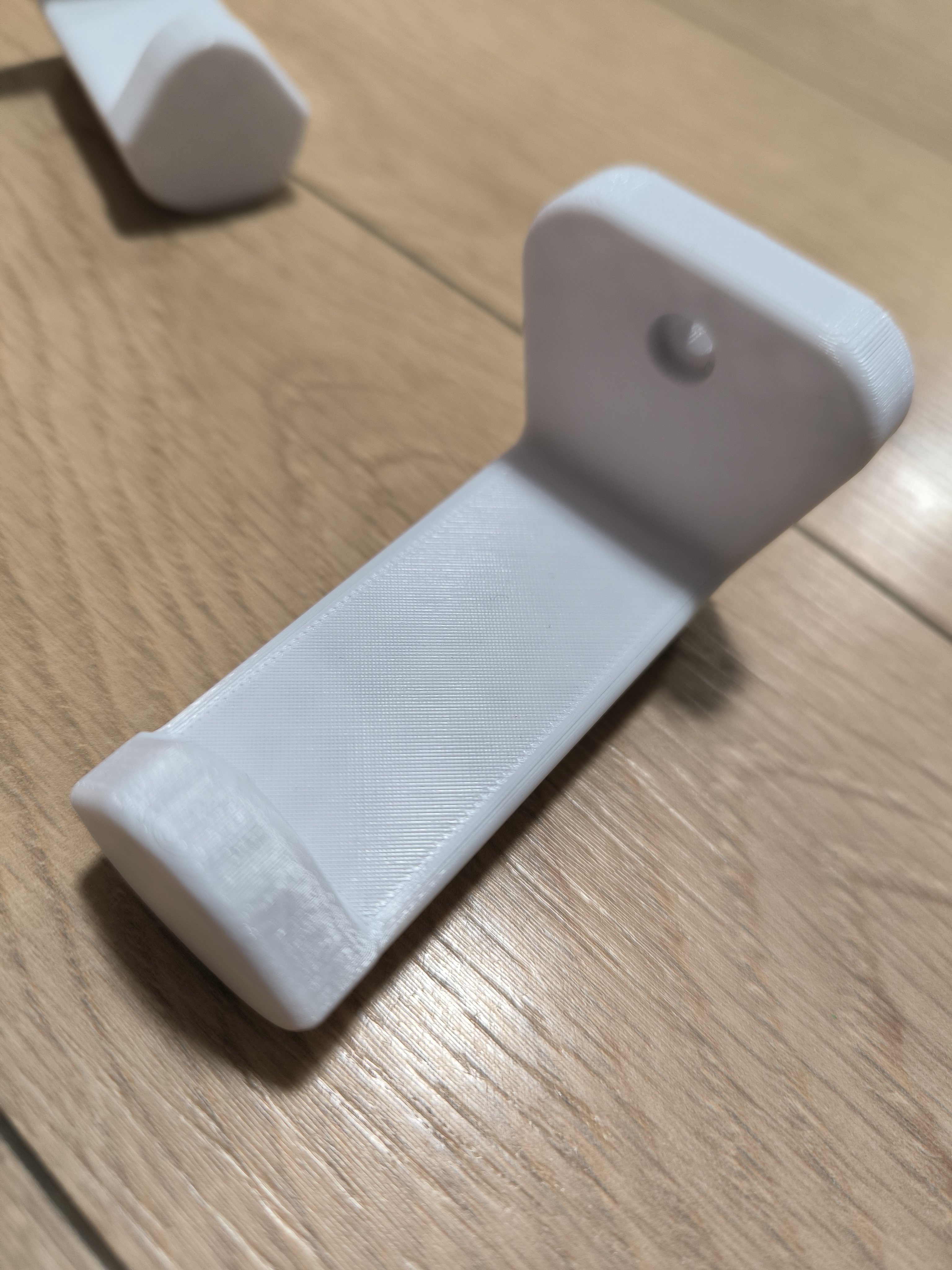

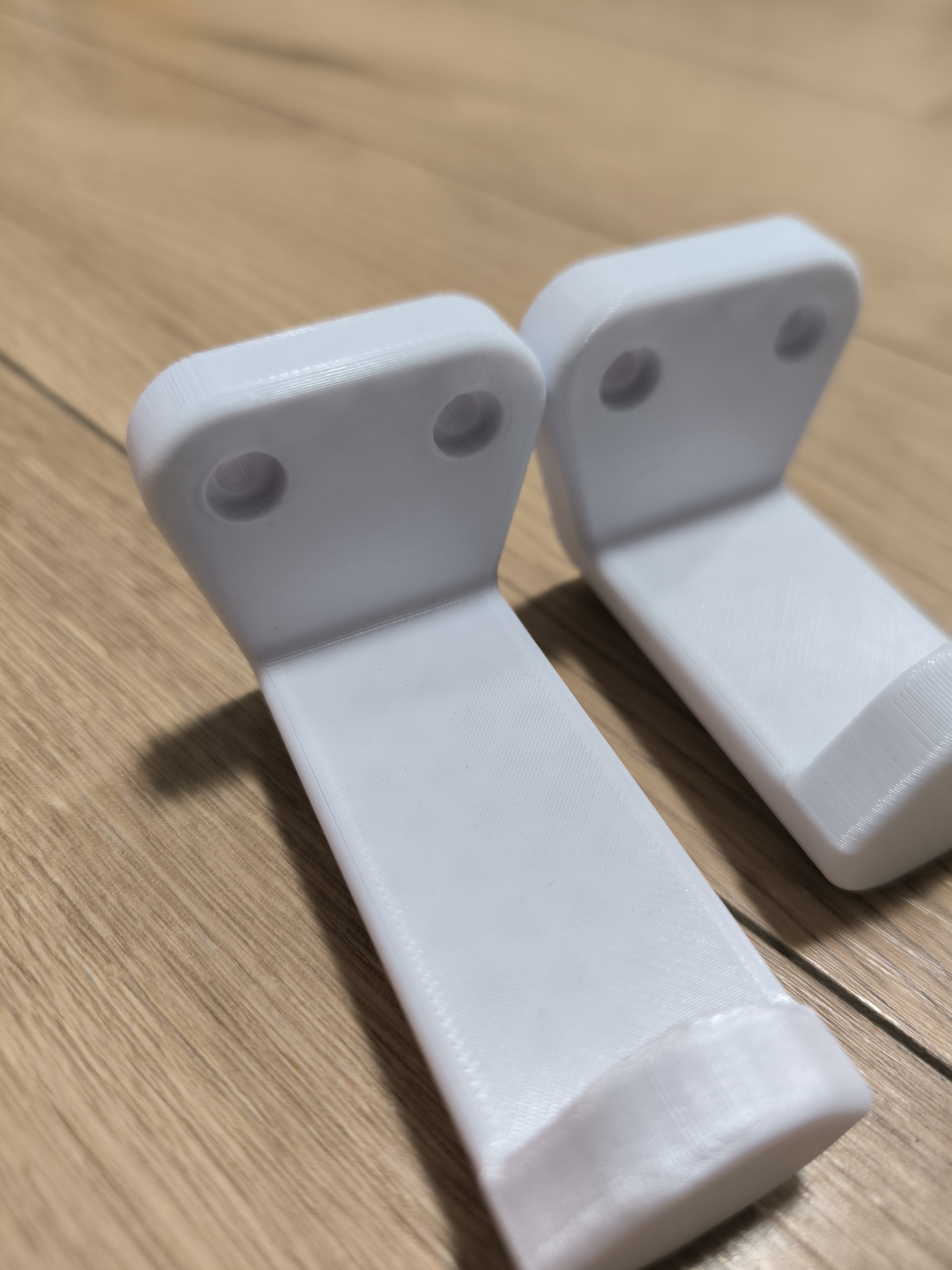

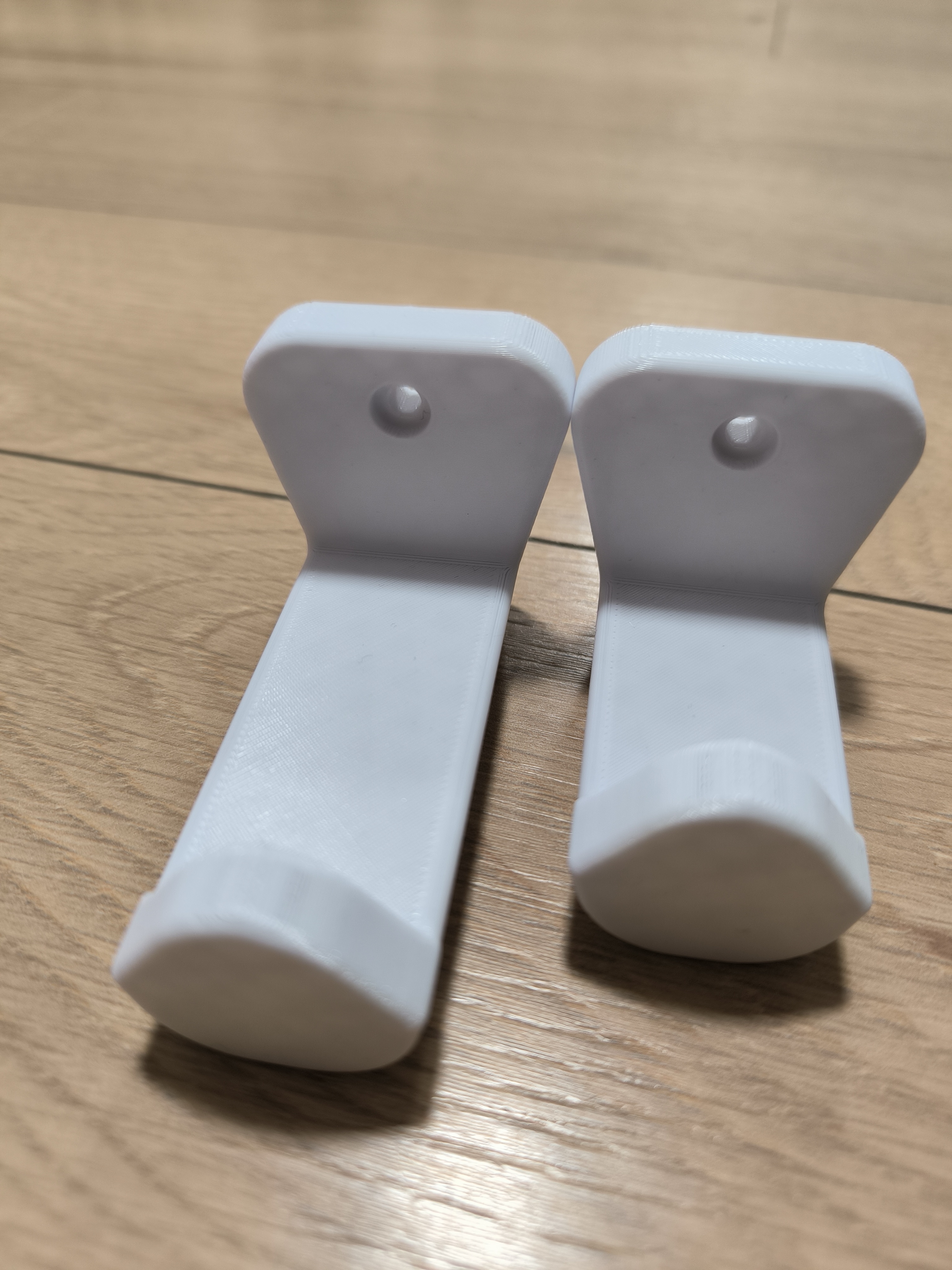

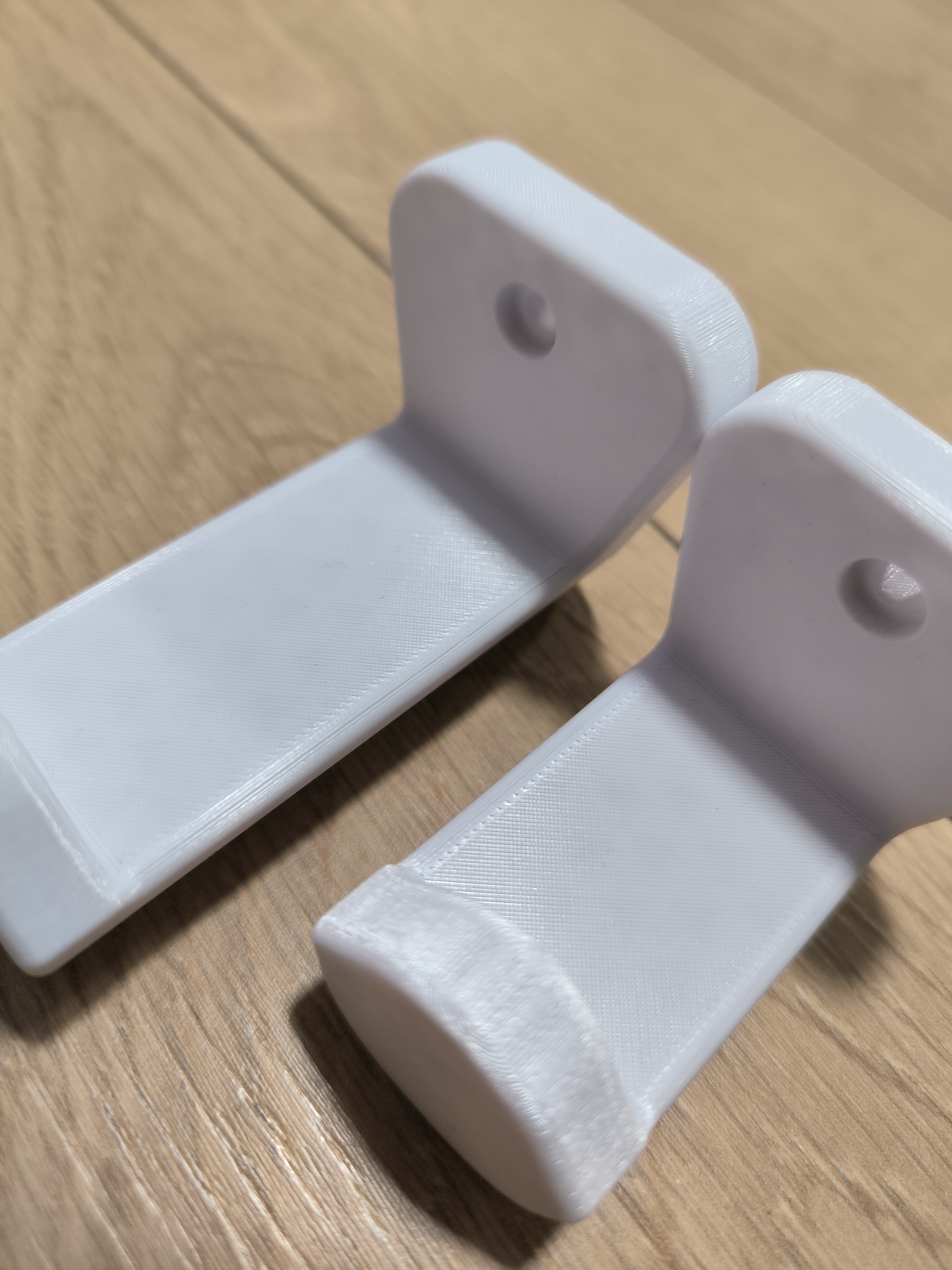

Versions 1 trou — long et court Versions 2 trous — long et court Comparaison 1 trou Détail version long 1 trou

Montage mural et résultat final

La version courte à 1 trou a été retenue pour le montage final : discrète et suffisante pour un casque léger.

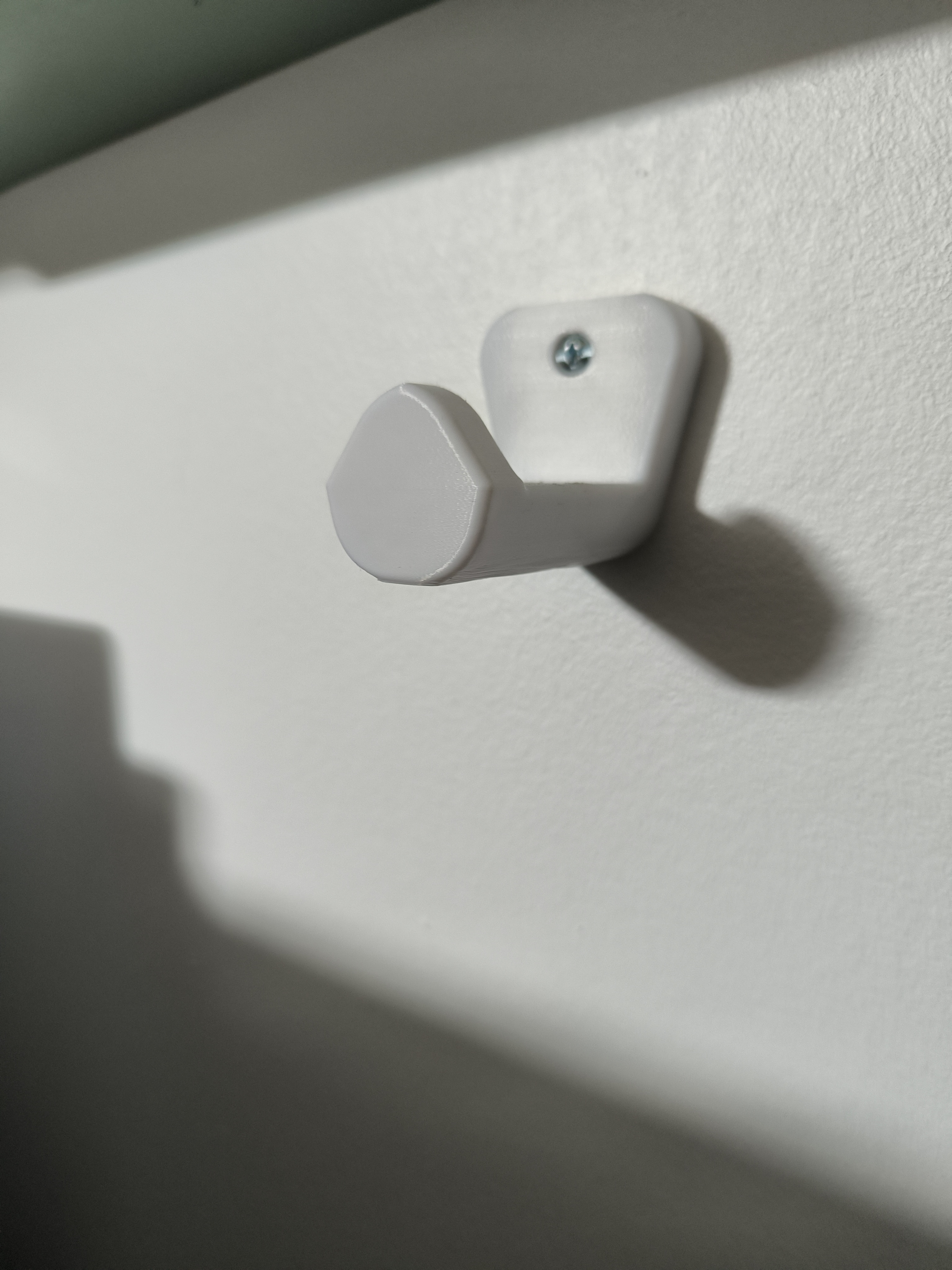

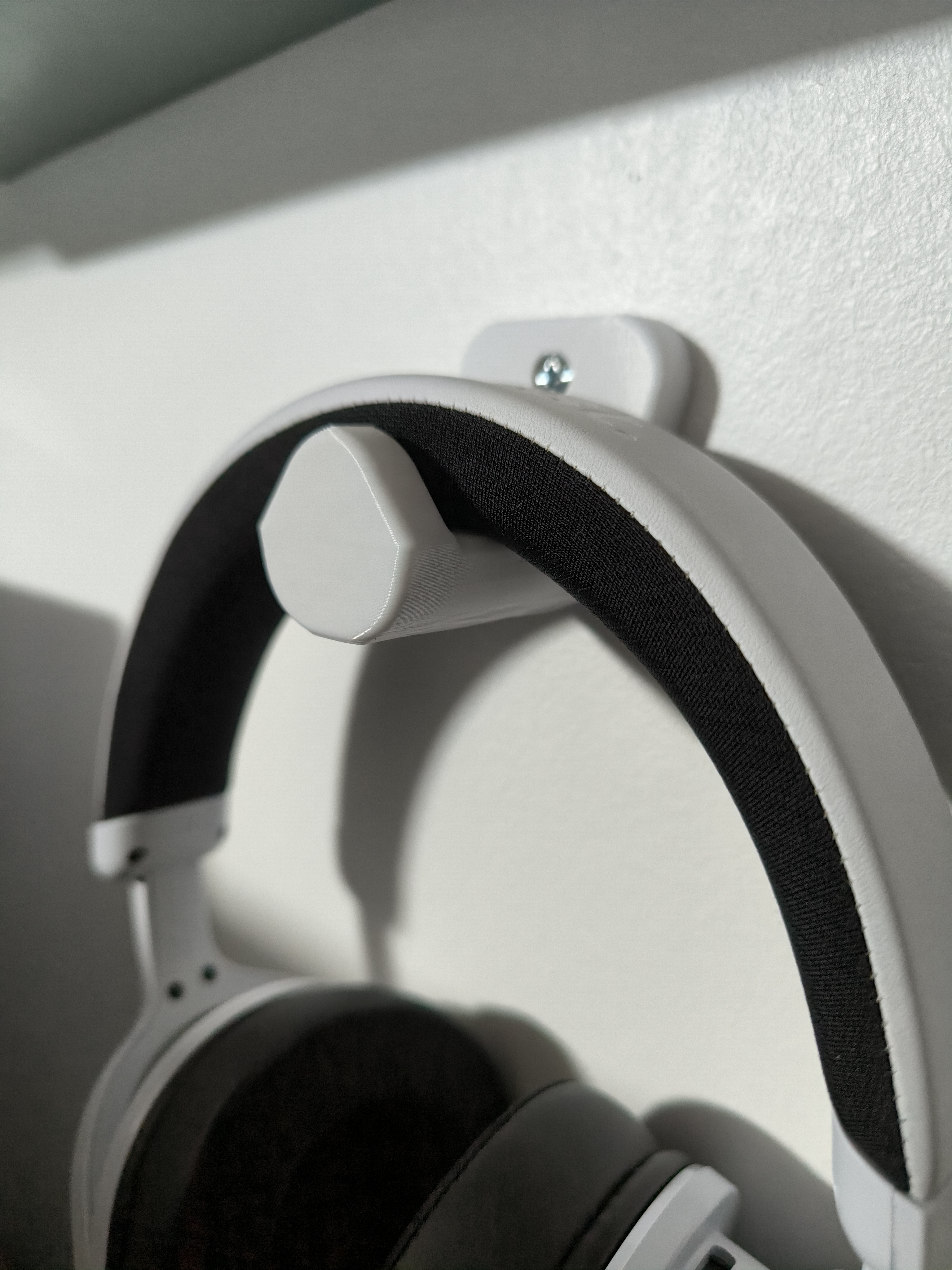

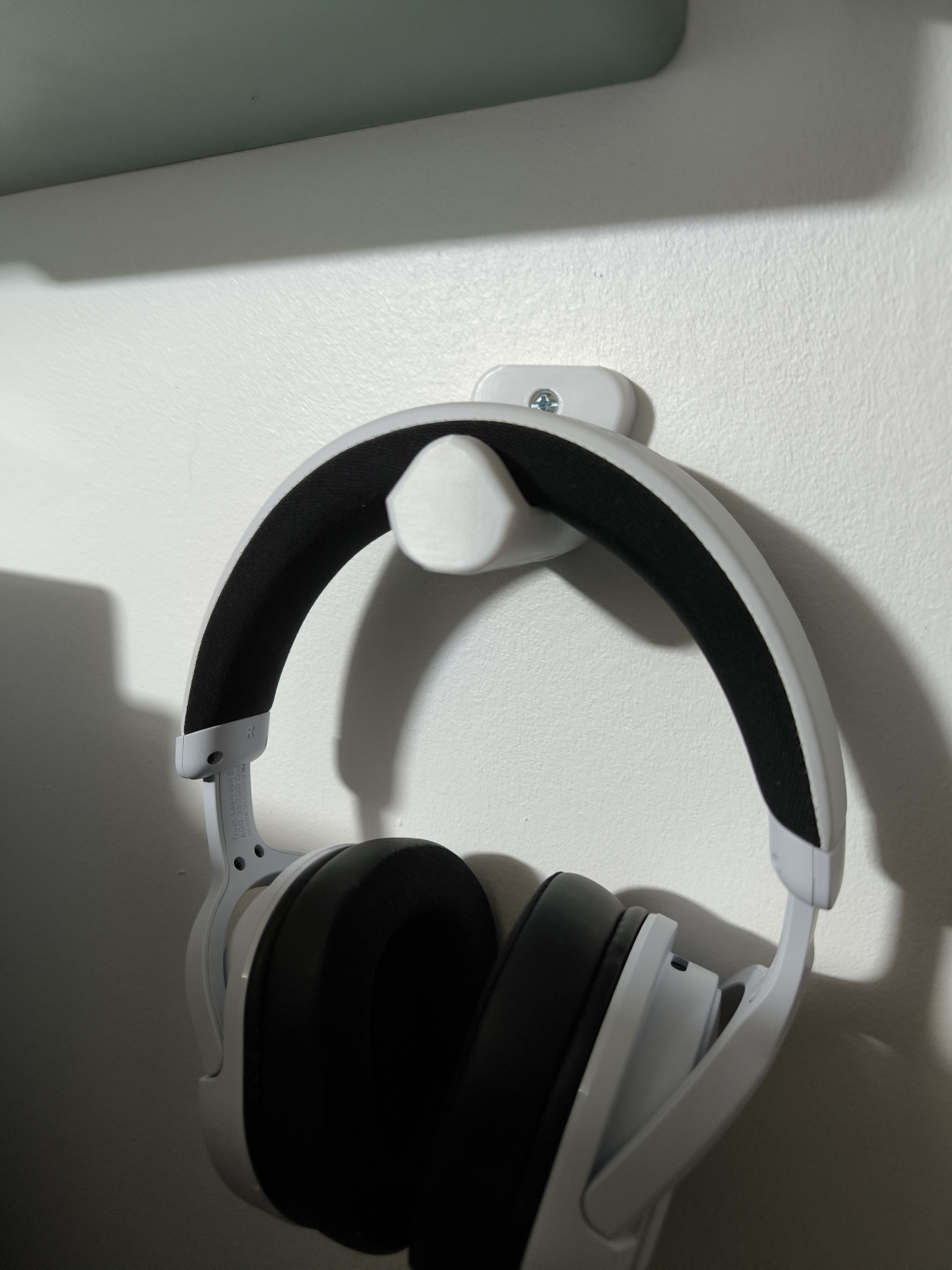

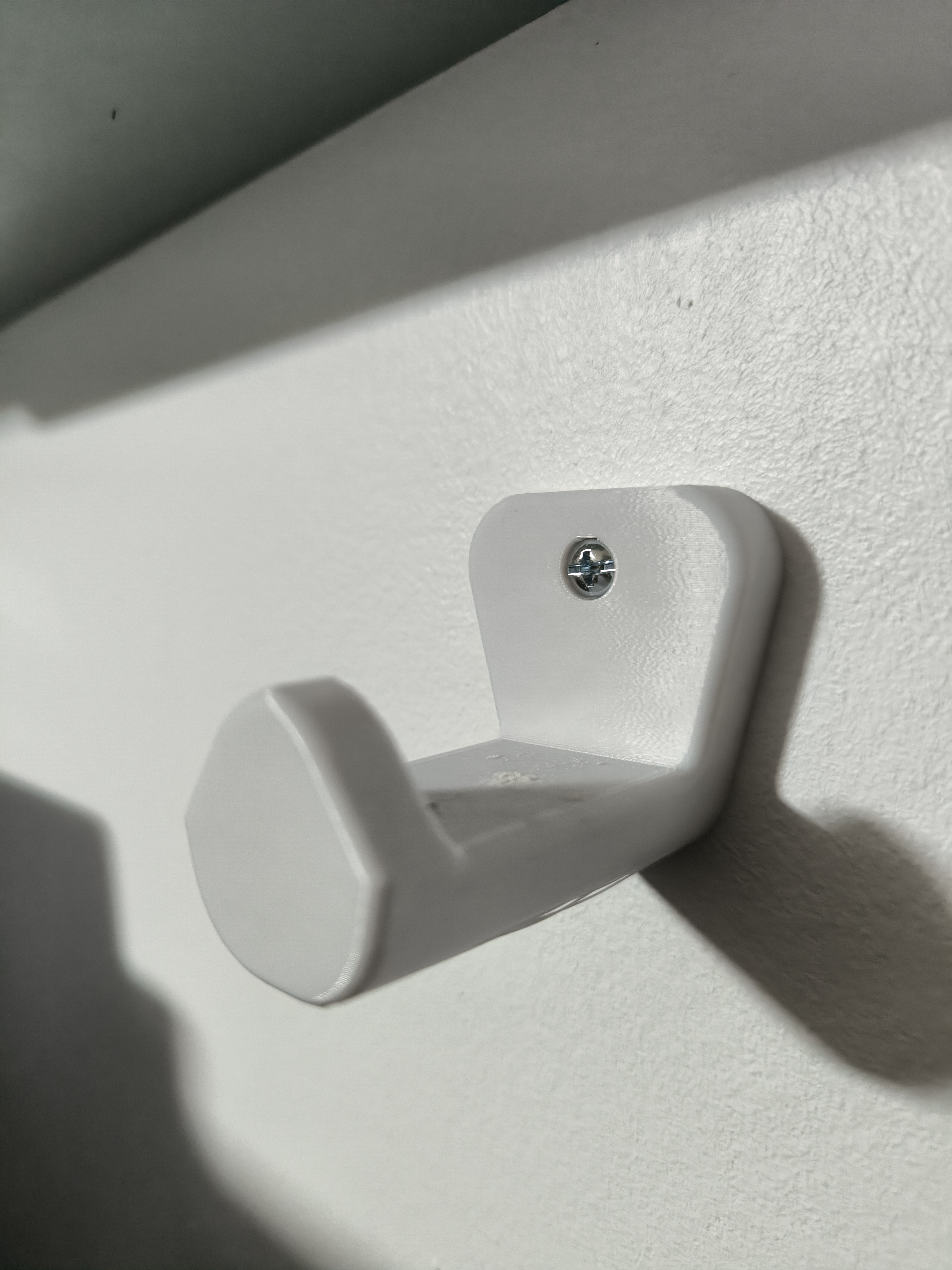

Support monté avec casque Vue rapprochée avec casque Support monté (vide) Détail de la fixation murale

Impression 3D

  • Matériau : PLA blanc
  • Procédé : FDM
  • Post-traitement : aucun, la pièce sort prête à l’emploi
  • Fixation : vis M4 directement dans le mur

La pièce se fixe au mur et permet de poser le casque sur le crochet arrondi. Les congés arrondissent l’ensemble pour un rendu propre.
